➤ Bis zu 164€ pro Person/Jahr sparen
➤ Wirkungsgrad 53% (basierend auf KIWA-Zertifizierung)
➤ Für Privathaushalte, Hotels und Sportstätten
➤ 10 Jahre Garantie
➤ BEG-Förderung möglich
Maximale Sicherheit für Ihr Badezimmer
➤ KIWA (NL), Belgaqua (BE) und WRAS (UK) Trinkwasser-Zertifizierung
➤ DVGW Trinkwasser Zertifizierung ist beantragt
➤ Doppelwandige Kupferrohre
➤ Keine erhöhte Gefahr durch Legionellen
➤ CE-Konformität bestätigt
➤ Made in the Netherlands
1
Das warme Abwasser der Dusche fließt durch den aus Kupfer bestehenden Duschrohr-Wärmetauscher. Ein oben am Rohr angebrachter Turbulator sorgt für eine Rotation des Abwassers und damit für eine gleichmäßige Filmströmung
2
Das kalte Frischwasser fließt außen zwischen dem Kupferrohr und einem PVC-U Rohr im Gegenstromverfahren nach oben. PVC-U ist fürs Trinkwasser geeignet (und zertifiziert) und wirkt bakterienabweisend.
3
Die Wärme des Abwassers wird an das kalte aufwärtsströmende Frischwasser übertragen. Umso länger der Duschrohr-Wärmetauscher ist, desto mehr Wärme des Abwassers kann vom Frischwasser aufgenommen werden.
4
Nach dem Wärmetauscher wird das vorgewärmte Frischwasser zur Mischbatterie und/oder zum Warmwasserbereiter geleitet. Hier gibt es unterschiedliche Anschlussschemen um den Wirkungsgrad zu optimieren.
Schnelle und einfache Installation
➤ Kleinere Heizung und kleinerer Warmwasserbehälter möglich
➤ Keine Wartung oder Reinigung notwendig (Fit & Forget)

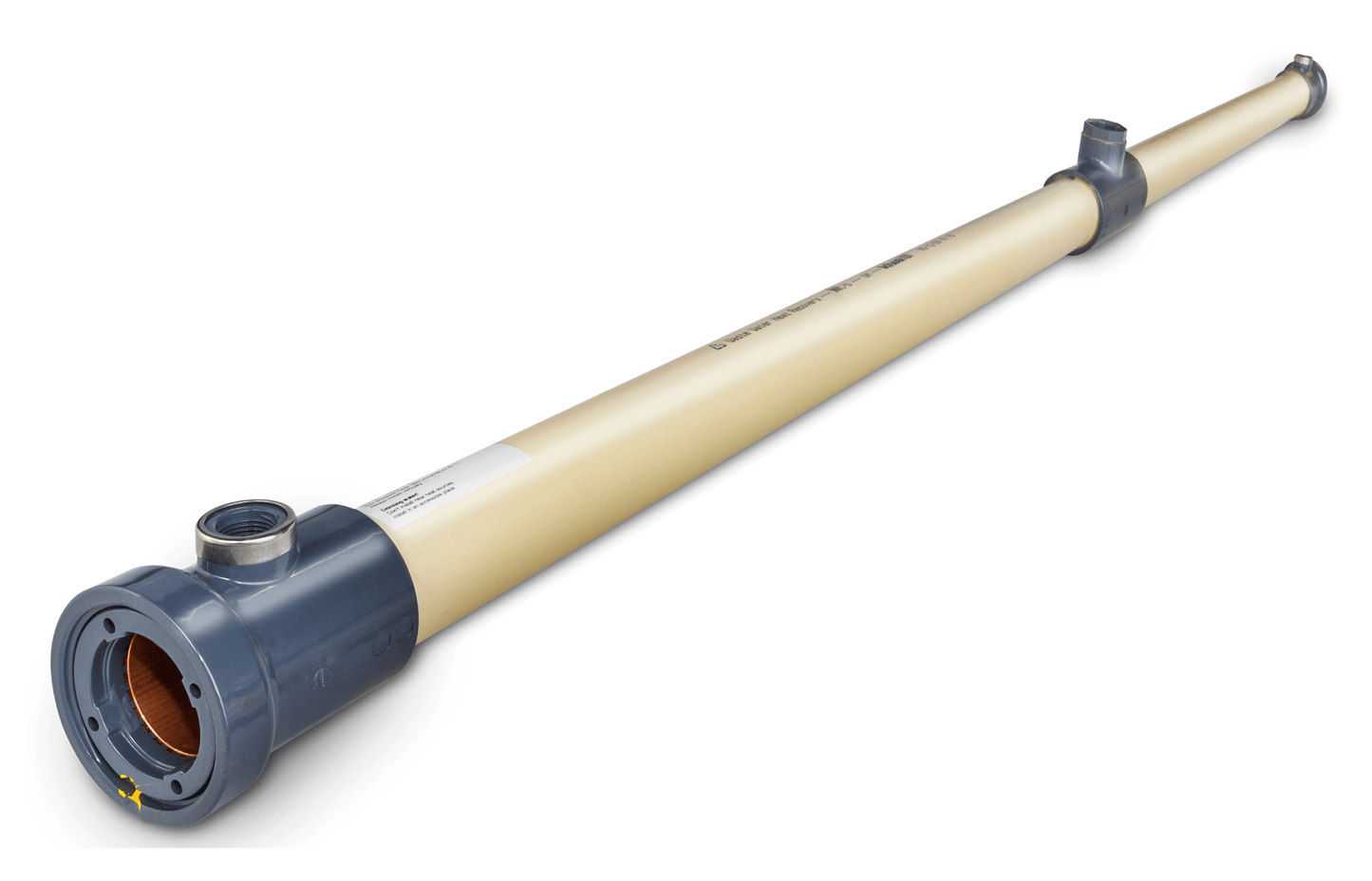

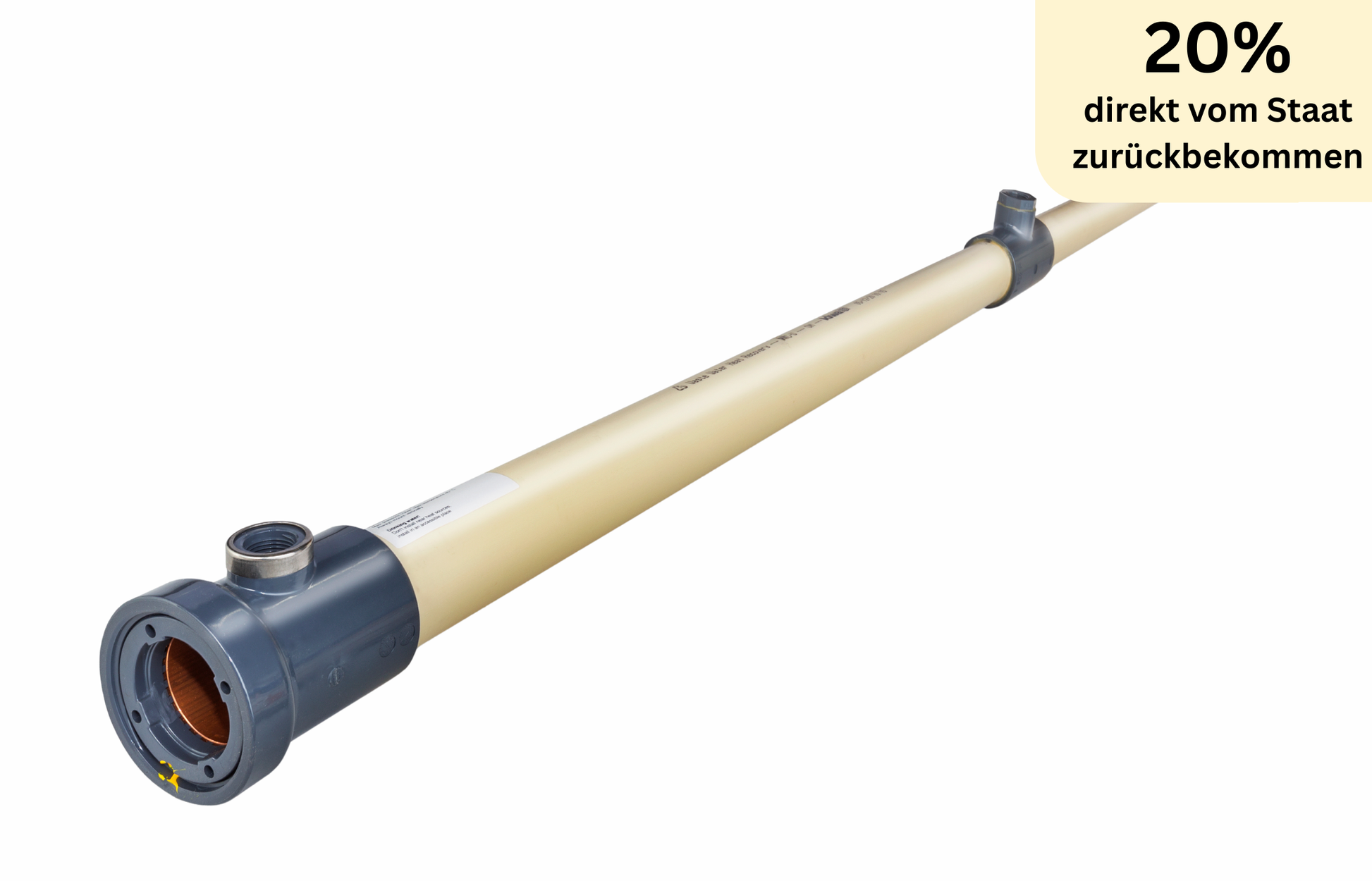

Duschrohr 210 cm HF (53 % Wirkungsgrad)
Normaler Preis
1.088,00 €
Normaler Preis
Verkaufspreis
1.088,00 €
Grundpreis
pro
inkl. MwSt.
Versand wird beim Checkout berechnet
(inkl. USt., exkl. Versandkosten)
Einsparung berechnen
Hier können Sie ganz einfach und ohne Eingabe persönlicher Daten Ihre Einsparungen an Geld, Energie und CO₂ berechnen!
Sie haben Interesse an einem Duschrohr HF 210 cm?
Dann finden Sie jetzt einen Installateur, Bauunternehmer, Architekt, Energieberater oder Fachhändler in Ihrer Nähe
Noch keinen passenden Partner gefunden?
Zusammenfassung der technischen Details:
Komponenten, Technische Daten und Anschlüsse
- Ø 92mm x 2100mm; Gewicht 9,0kg
- 1x Doppelwandiger Wärmetauscher aus Kupfer (Cu-DHP), Umkleidung PVC-U, Ø 65,5mm

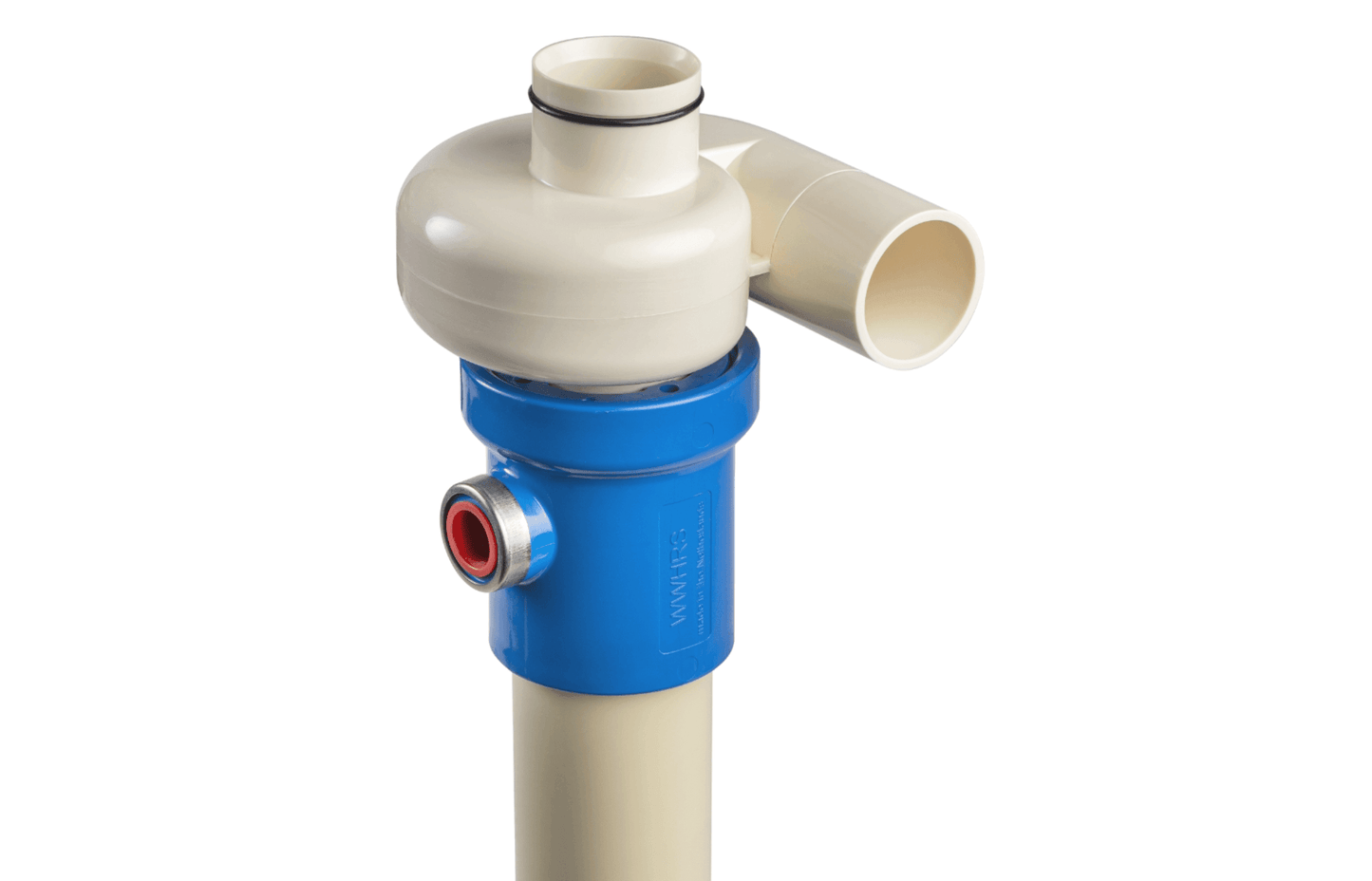

- 1x Turbo: ABS; Turbulator im oder gegen den Uhrzeigersinn; Ø 50mm
- 1x Abdeckung: LDPE; Ø 50mm
- 2x Montageschelle mit Gummieinlage: Stahl verzinkt; DÄMMGULAST®; Ø 63mm
- 2x Stockschraube: Stahl verzinkt; M8 x 100mm

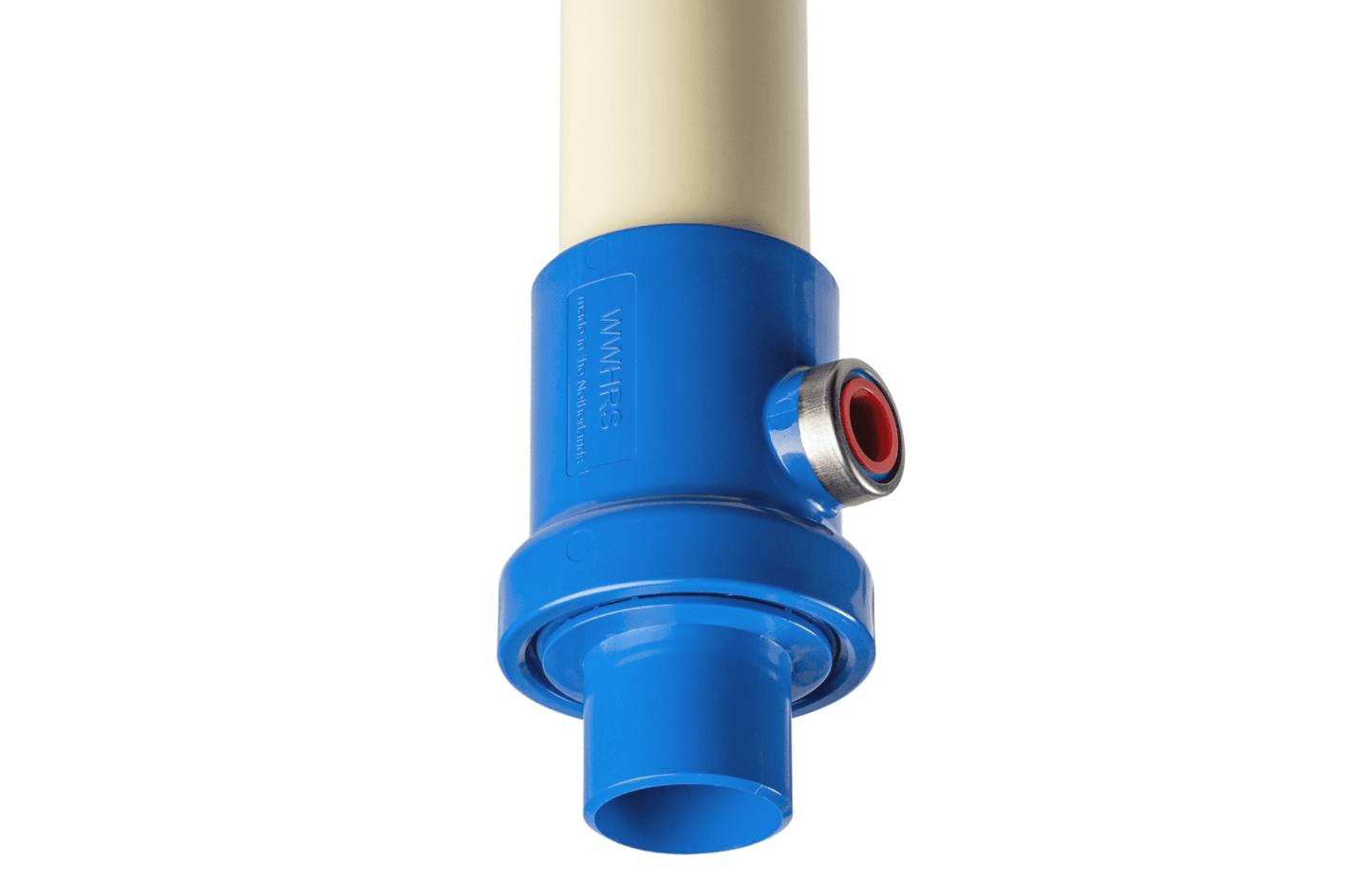

- 1x Kupplungseinsatz mit O-Ring: PVC; Ø 50mm mit EPDM O-Ring

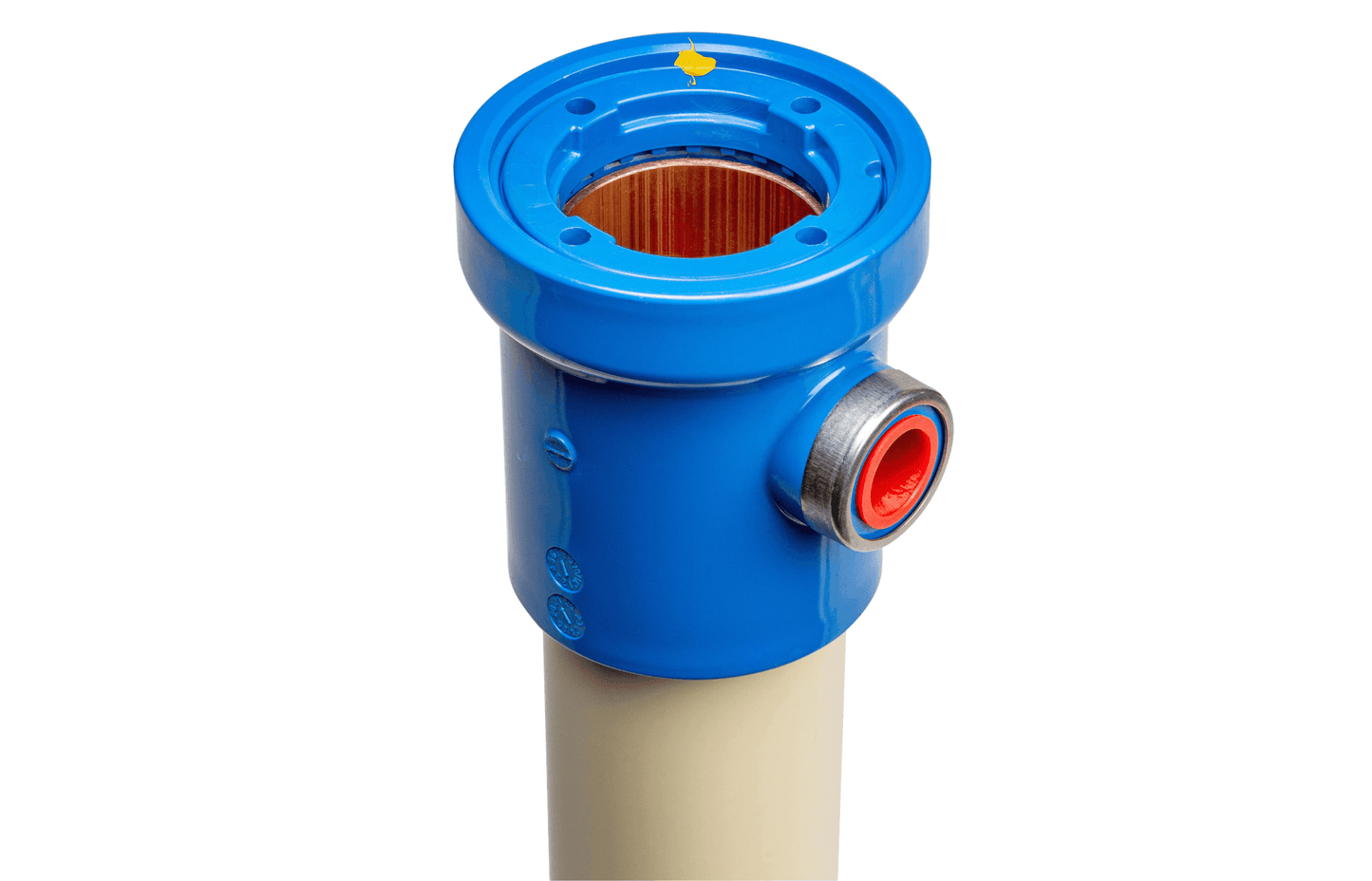

- Trinkwasser-Anschlüsse (in/out): 1/2" Innengewinde (BSP), Edelstahl-Verstärkungsring
- 1x Mittleres T-Stück: PVC; Ø 63mm; 3/4” Innengewinde (BSP)
- 1x Kupplungseinsatz mit O-Ring (Mitte): 3/4" Innengewinde (BSP); Trinkwasseranschluss (in)
- 1x Doppelnippel mit Dichtung: Messing; 3/4" Außengewinde (BSP); NBR
Wirkungsgrade und technische Spezifikationen
- Wirkungsgrad bei 12,5 l/min (KIWA): 52,6%
- Druckverlust Trinkwasserseite (9,2 l/min): 0,10 bar
- Max. Durchflussmenge Trinkwasser: 30 l/min
- Max. Durchflussmenge Abwasser: 30 l/min
- Volumen Trinkwasser: 0,36 l
- Maximaler Druck (Trinkwasser-Seite): 7,5 bar
- Maximaler Druck (Abwasser-Seite): 1,0 bar
- Maximale Temperatur: 60 °C
- Doppelwandige Kupferrohre
Lieferumfang
- Duschrohr CF 210cm HF
- Montage-Set: bestehend aus Turbulator, Kupplungseinsatz, Abdeckung, 2 Montageschellen mit Gummieinlage und den dazugehörigen Stockschrauben
- Montage-Anleitung
Zertifizierungen
- Trinkwasserzertifiziert durch DVGW beantragt
- Energieeffizienz vom Passivhaus Institut Darmstadt und KIWA (NL) bestätigt
- Entspricht der DIN 94678
- CE-Konformität
Zwei Voraussetzungen sind notwendig
1. Platz unter der Dusche: Der Duschrohr-Wärmetauscher ist vertikal zu installieren, unterhalb des Siphons. Unter dem Punktablauf der Dusche muss deswegen ausreichend Platz vorhanden sein (1). Montage des Duschrohrs im Stockwerk unterhalb der Dusche oder ggf. tiefer (2). Die optische Überprüfung des gesamten Duschrohrs muss möglich sein (3).
2. Abwassertrennung: Schwarz- und Grauwasser dürfen erst nach dem Duschrohr-Wärmetauscher zusammengeführt werden. Daher muss das Schwarzwasser (Toilettenabwasser) für die Länge des Duschrohr-Wärmetauschers separat, beispielsweise parallel dazu, geführt werden. Nach dem Wärmetauscher können die Abwässer gemeinsam weitergeleitet werden.
_____________________________
(1) Verschleppung (Entfernung Punktablauf zum Duschrohr) max. 5 Meter. Wirkungsgradverluste ca. 1 % pro Meter Verschleppung.
(2) In EFH sind die Duschen oftmals in der 1. Etage. Hier kann das Abwasser im EG durch ein isoliertes Rohr abgeleitet und der Wärmetauscher dann offen im Keller montiert werden.
(3) Entweder durch eine Revisionsklappe oder durch einen offenen Einbau
