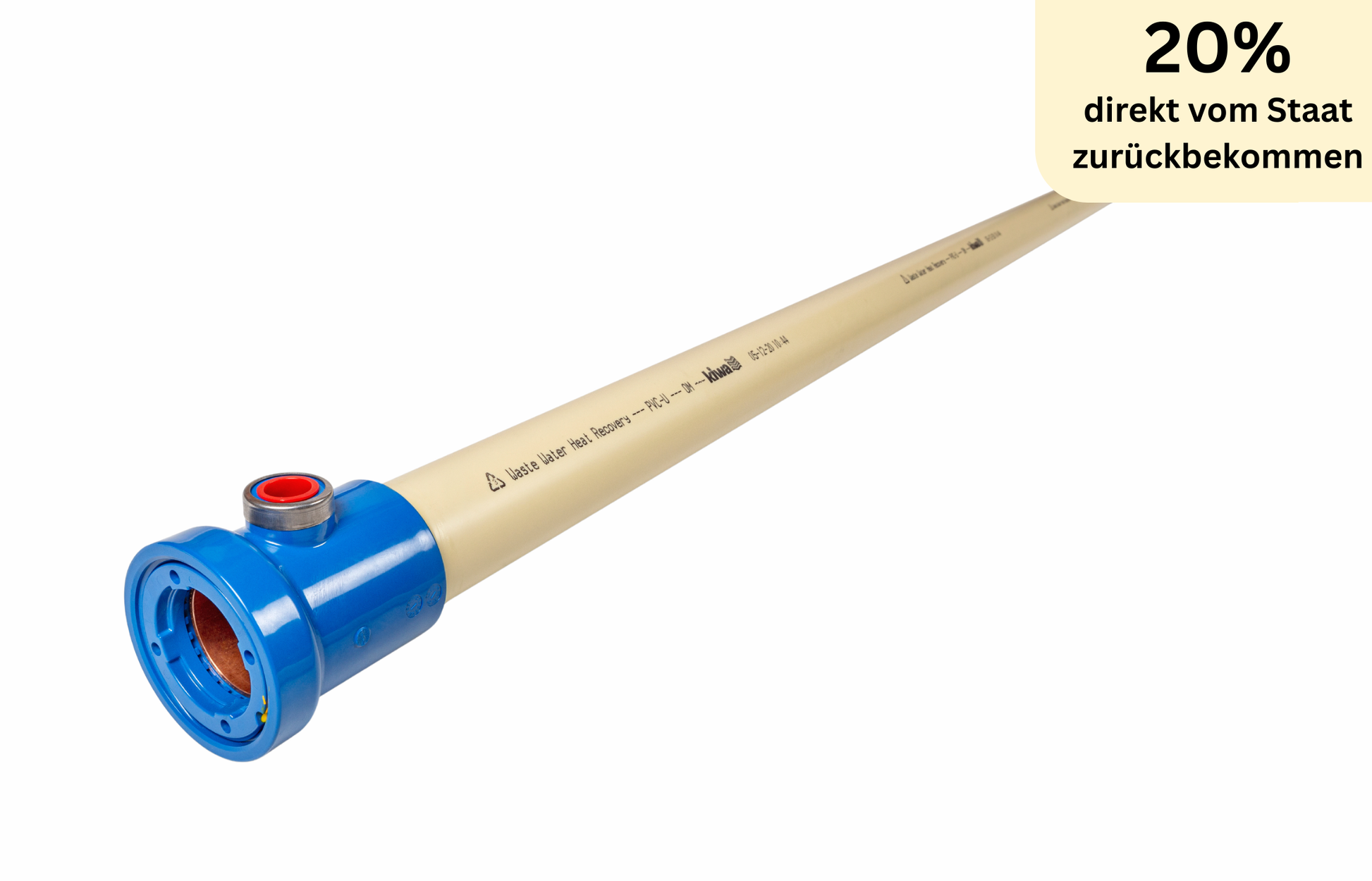

Duschrohr Counter Flow 170cm mit Wärmetauscher
💵 Bis zu 194€ pro Person pro Jahr sparen
🏆 Wirkungsgrad 63% (zertifiziert vom Passivhaus Institut)
🏨 Für Privathaushalte, Hotels oder Sportstätten
🛡️ 10 Jahre Garantie
📄 KfW-Förderung möglich
Maximale Sicherheit für Ihr Badezimmer
• DVGW Trinkwasser Zertifizierung ist beantragt
• Doppelwandige Kupferrohre
• Keine Gefahr durch Legionellen (mehr erfahren)
• CE-Konformität bestätigt
• Made in Netherlands

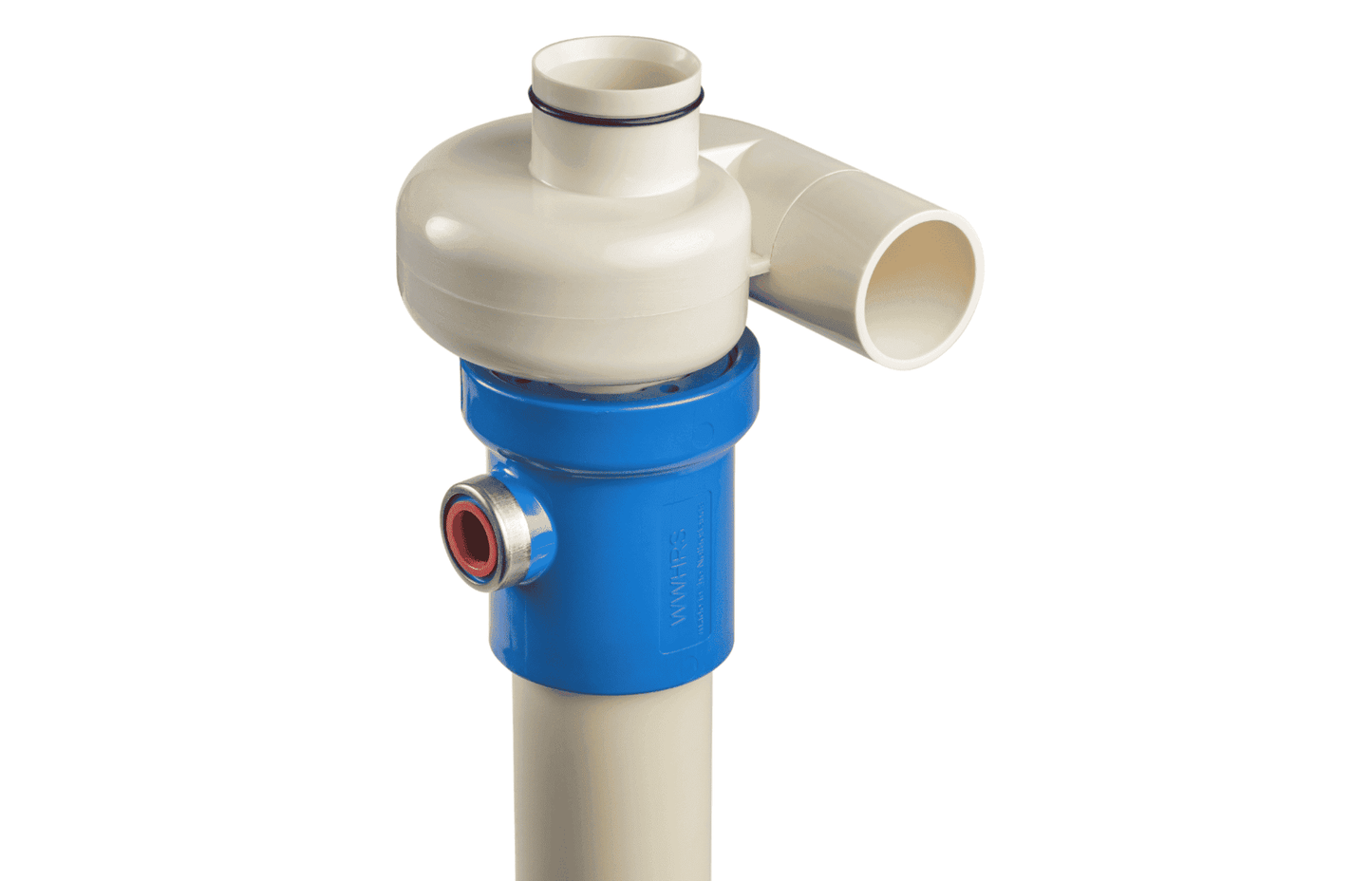

Das warme Abwasser der Dusche fließt durch den aus Kupfer bestehenden Duschrohr-Wärmetauscher. Ein oben am Rohr angebrachter Turbulator sorgt für eine Rotation des Abwassers und damit für eine gleichmäßige Filmströmung

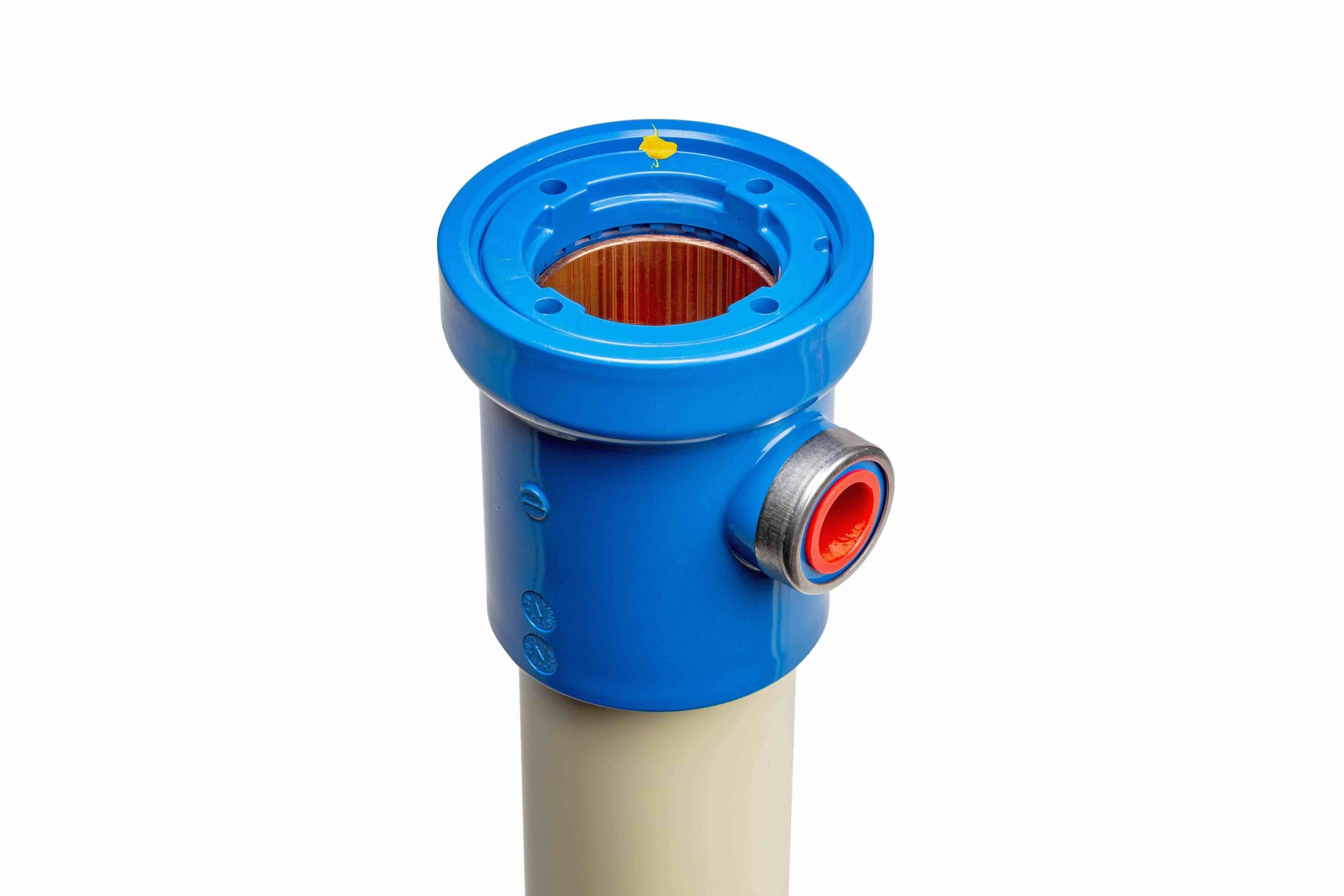

Das kalte Frischwasser fließt außen zwischen dem Kupferrohr und und einem PVC-U Rohr im Gegenstrom-Vefahren nach oben. PVC-U ist fürs Trinkwasser geeignet (und zertifiziert) und wirkt bakterienabweisend.
Die Wärme des Abwassers wird an das kalte aufwärtsströmende Frischwasser übertragen. Umso länger der Duschrohr-Wärmetauscher ist, desto mehr Wärme des Abwassers kann vom Frischwasser aufgenommen werden.

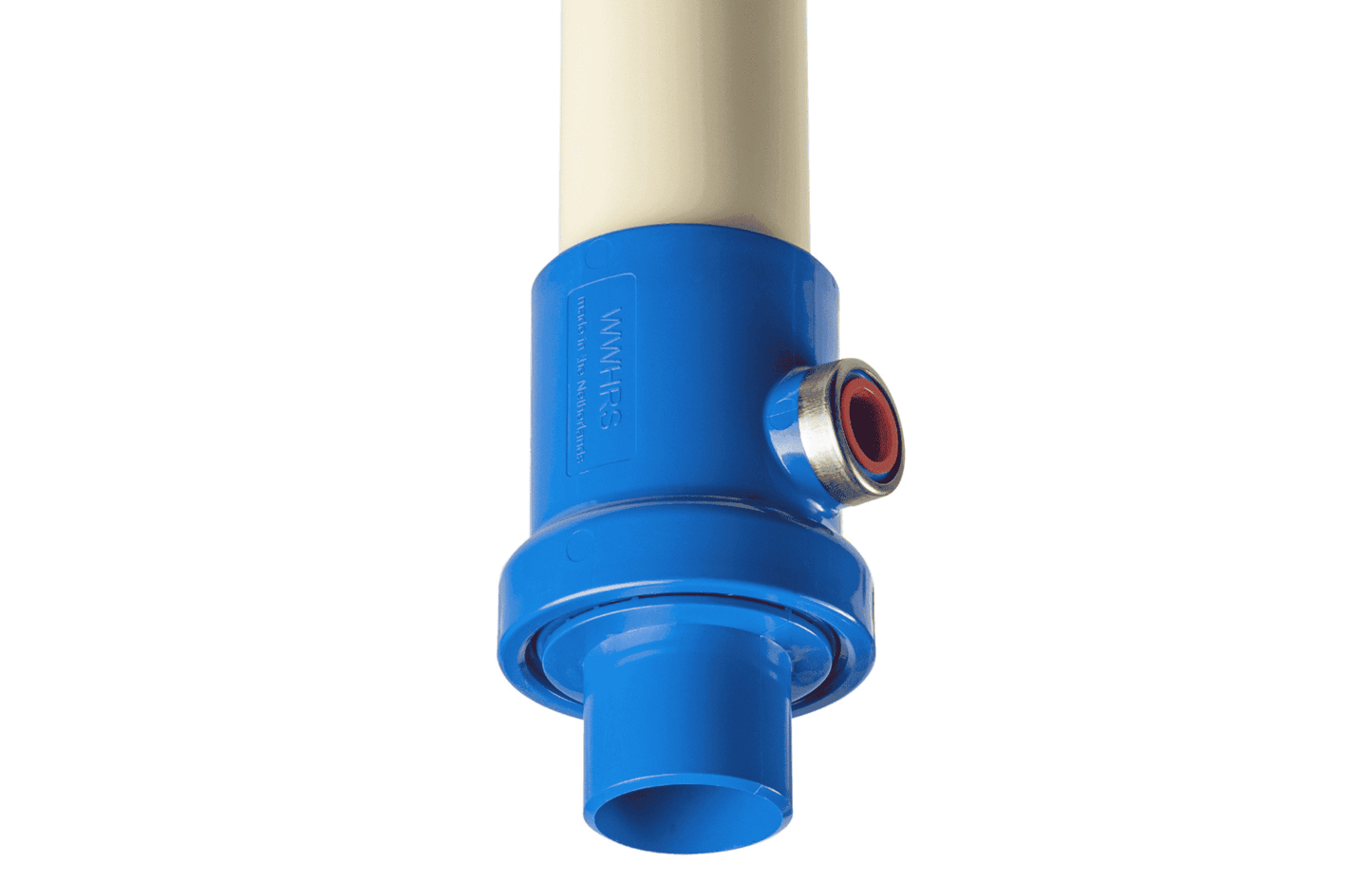

Nach dem Wärmetauscher wird das vorgewärmte Frischwasser zur Mischbatterie und/oder zum Warmwasserbereiter geleitet. Hier gibt es unterschiedliche Anschlussschemen um den Wirkungsgrad zu optimieren.
Duschrohr Counter Flow 170cm mit Wärmetauscher
Schnelle und einfache Installation
• Kein zusätzlicher Platzbedarf
• Plug & Play-Prinzip
• Kleinere Heizung und Warmwasserbehälter möglich
• Keine Wartung oder Reinigung notwendig
Einsparung berechnen
Hier können Sie ganz einfach und ohne Eingabe persönlicher Daten Ihre Einsparungen an Geld, Energie und CO₂ berechnen!
Sie haben sich für das Duschrohr 170cm entschieden?
Dann finden Sie jetzt einen Installateur, Bauunternehmer, Architekt, Energieberater oder Badplaner in Ihrer Nähe
Noch keinen passenden Partner gefunden?
Zusammenfassung der technischen Details:
Komponenten
- 1x Doppelwandiger Wärmetauscher aus Kupfer (Cu-DHP), Umkleidung PVC-U, Ø 63mm
- 1x Turbo
- 1x Abdeckung
- 2x Montageschelle mit Gummieinlage
- 2x Stockschraube
- 1x Kupplungseinsatz mit O-Ring
- Trinkwasser-Anschlüsse (in/out)
- 1x Doppelnippel mit Dichtung
Technische Daten und Anschlüsse
- Ø 92mm x 1700mm; Gewicht 6,8kg
- ABS; Turbulator im oder gegen den Uhrzeigersinn; Ø 50mm
- LDPE; Ø 50mm
- Stahl verzinkt; DÄMMGULAST®; Ø 63mm
- Stahl verzinkt; M8 x 100mm
- PVC; Ø 50mm mit EPDM O-Ring
- 1/2" Innengewinde (BSP), Edelstahl-Verstärkungsring
- PVC; Ø 63mm; 3/4” Innengewinde (BSP)
- 3/4" Innengewinde (BSP); Trinkwasseranschluss (in)
- Messing; 3/4" Außengewinde (BSP); NBR
Lieferumfang
- Duschrohr Counter Flow 170cm

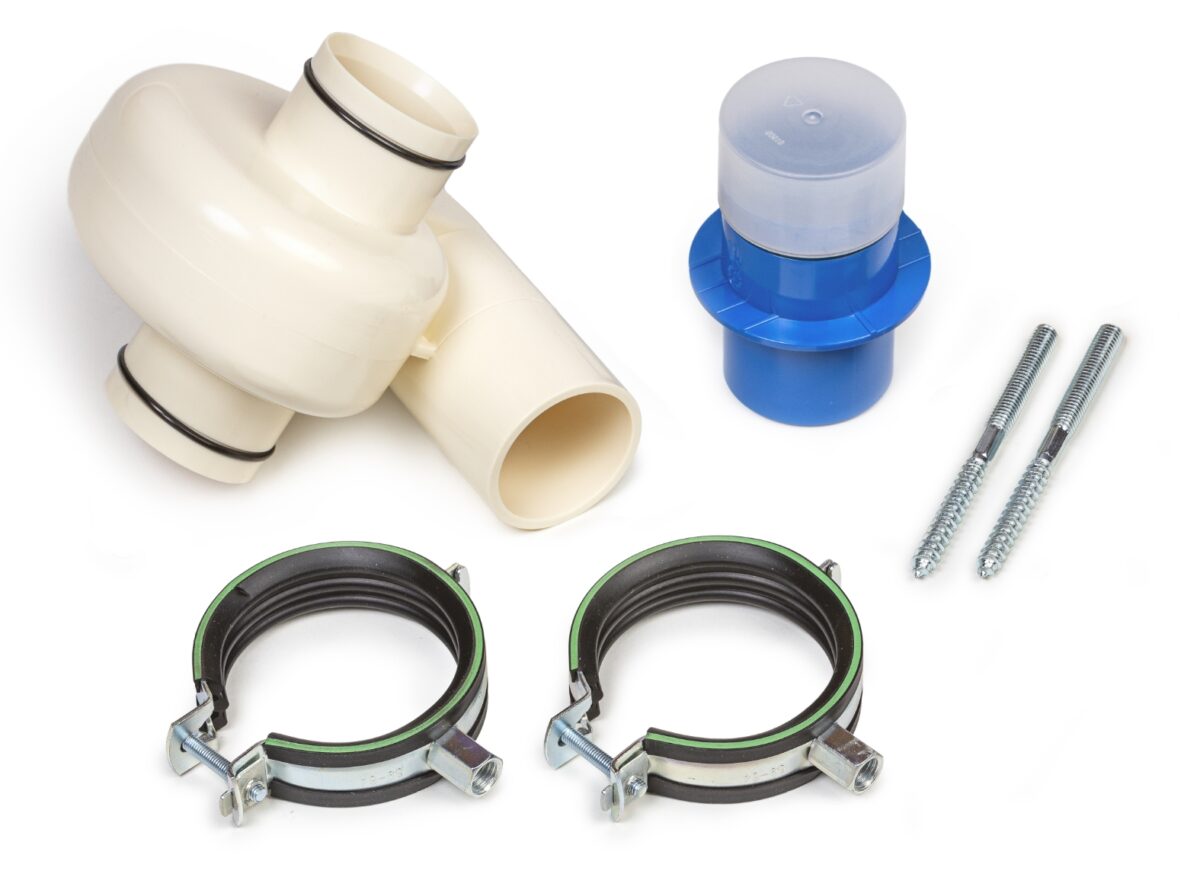

- Montage-Set: bestehend aus Turbulator, Kupplungseinsatz, Abdeckung, 2 Montageschellen mit Gummieinlage und den dazugehörigen Stockschrauben
Zertifizierungen
- Trinkwasserzertifiziert durch DVGW beantragt
- Energieeffizienz vom Passiv Haus (Darmstadt) und KIWA (NL) bestätigt
- Entspricht der DIN 94678
- CE-Konformität
- Doppelwandige Kupferrohre
Zwei Voraussetzungen sind notwendig
1. Platz unter der Dusche: Der Duschrohr-Wärmetauscher ist vertikal zu installieren, unterhalb des Siphons. Unter dem Punktablauf der Dusche muss ausreichend Platz vorhanden sein (1). Montage des Duschrohrs im Stockwerk unterhalb der Dusche oder ggf. tiefer (2). Die optische Überprüfung des gesamten Duschrohrs muss möglich sein (3).
2. Abwassertrennung: Schwarz- und Grauwasser dürfen erst nach dem Duschrohr-Wärmetauscher zusammengeführt werden. Daher muss das Schwarzwasser (Toilettenabwasser) für die Länge des Duschrohr-Wärmetauschers separat, beispielsweise parallel dazu, geführt werden. Nach dem Wärmetauscher können die Abwässer gemeinsam weitergeleitet werden.
_____________________________
(1) Verschleppung (Entfernung Punktablauf zum Duschrohr) max. 5 Meter. Wirkungsgradverluste ca. 1 % pro Meter Verschleppung.
(2) In EFH sind die Duschen oftmals in der 1. Etage. Hier kann das Abwasser im EG durch ein isoliertes Rohr abgeleitet und der Wärmetauscher dann offen im Keller montiert werden.
(3) Entweder durch eine Revisionsklappe oder durch einen offenen Einbau
