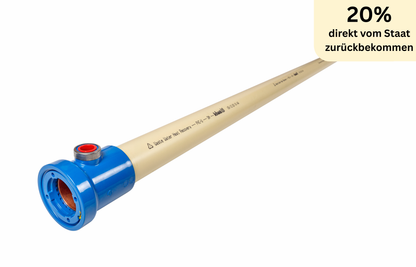

Duschrohr CF 170 cm (63% Wirkungsgrad)

Komponenten, Technische Daten und Anschlüsse

• Ø 92mm x 1700mm; Gewicht 7,4kg
• 1x Doppelwandiger Wärmetauscher aus Kupfer (Cu-DHP), Umkleidung PVC-U, Ø 65,5mm
• 1x Turbo: ABS; Turbulator im oder gegen den Uhrzeigersinn; Ø 50mm
• 1x Abdeckung: LDPE; Ø 50mm
• 2x Montageschelle mit Gummieinlage: Stahl verzinkt; DÄMMGULAST®; Ø 63mm
• 2x Stockschraube: Stahl verzinkt; M8 x 100mm
• 1x Kupplungseinsatz mit O-Ring: PVC; Ø 50mm mit EPDM O-Ring
• Trinkwasser-Anschlüsse (in/out): 1/2" Innengewinde (BSP), Edelstahl-Verstärkungsring

Wirkungsgrade und technische Spezifikationen

• Wirkungsgrad bei 8,0l/min (Passivhaus Institut): 63%
• Wirkungsgrad bei 9,2 l/min (KIWA): 60%
• Wirkungsgrad bei 12,5 l/min (KIWA): 55,5%
• Druckverlust Trinkwasserseite (8,0 l/min): 0,21 bar
• Druckverlust Trinkwasserseite (9,2 l/min): 0,26 bar
• Max. Durchflußmenge Trinkwasser: 15 l/min
• Max. Durchflußmenge Abwasser: 30 l/min
• Volumen Trinkwasser: 0,30 l
• Maximaler Druck (Trinkwasser-Seite): 7,5 bar
• Maximaler Druck (Abwasser-Seite): 1,0 bar
• Maximale Temperatur: 60 °C
• Doppelwandige Kupferrohre

Lieferumfang

• Duschrohr CF 170cm
• Montage-Set: bestehend aus Turbulator, Kupplungseinsatz, Abdeckung, 2 Montageschellen mit Gummieinlage und den dazugehörigen Stockschrauben
• Montage-Anleitung

Zertifizierungen

• Trinkwasserzertifiziert durch DVGW beantragt
• Energieeffizienz vom Passiv Haus (Darmstadt) und KIWA (NL) bestätigt
• Entspricht der DIN 94678
• CE-Konformität

Zwei Voraussetzungen sind notwendig

1. Platz unter der Dusche: Der Duschrohr-Wärmetauscher ist vertikal zu installieren, unterhalb des Siphons. Unter dem Punktablauf der Dusche muss deswegen ausreichend Platz vorhanden sein (1). Montage des Duschrohrs im Stockwerk unterhalb der Dusche oder ggf. tiefer (2). Die optische Überprüfung des gesamten Duschrohrs muss möglich sein (3).

2. Abwassertrennung: Schwarz- und Grauwasser dürfen erst nach dem Duschrohr-Wärmetauscher zusammengeführt werden. Daher muss das Schwarzwasser (Toilettenabwasser) für die Länge des Duschrohr-Wärmetauschers separat, beispielsweise parallel dazu, geführt werden. Nach dem Wärmetauscher können die Abwässer gemeinsam weitergeleitet werden.

_____________________________

(1) Verschleppung (Entfernung Punktablauf zum Duschrohr) max. 5 Meter. Wirkungsgradverluste ca. 1 % pro Meter Verschleppung.

(2) In EFH sind die Duschen oftmals in der 1. Etage. Hier kann das Abwasser im EG durch ein  isoliertes Rohr abgeleitet und der Wärmetauscher dann offen im Keller montiert werden.

(3) Entweder durch eine Revisionsklappe oder durch einen offenen Einbau
